設計図書とは？何が含まれるのか

国土交通省の公共建築工事標準仕様書（建築工事編）令和7年版の1.1.1では、設計図書を「別冊の図面、標準仕様書、特記仕様書、現場説明書及び現場説明に対する質問回答書」と定めています。受注者は、この設計図書に従って工事を進めることになります。

土木の側では、土木工事共通仕様書（案）が設計図書を「仕様書、契約図面、現場説明書及び現場説明に対する質問回答書」と定めています。土木工事では、これに工事数量総括表も含まれます。

『設計図書と設計図は同じ？』と思う方も多いはずです。設計図は図面のことなので、設計図書はそれより広いまとまり、と覚えておくと迷いませんよ。

現場説明書と質問回答書はどんな書類？

現場説明書は、その工事について発注者が入札の前などに説明した内容をまとめた書類です。質問回答書は、その説明や図面・仕様書について出た質問に、発注者が答えた書類です。

『そんな書類まで見るの？』と思いますよね。ただ、図面や仕様書を後から補ったり直したりした内容が入っているので、実は真っ先に見ておきたい書類なんです。

契約図書との関係

土木工事共通仕様書（案）では、契約図書を「契約書及び設計図書」と定めています。つまり、契約書と設計図書を合わせたものが、工事の約束の全体なんです。

公共建築工事標準仕様書も、設計図書に適用すると書くことで契約図書の一つとして使われる、と国土交通省は説明しています。契約書と仕様書の関係は、仕様書と契約書の違いで詳しく紹介しています。

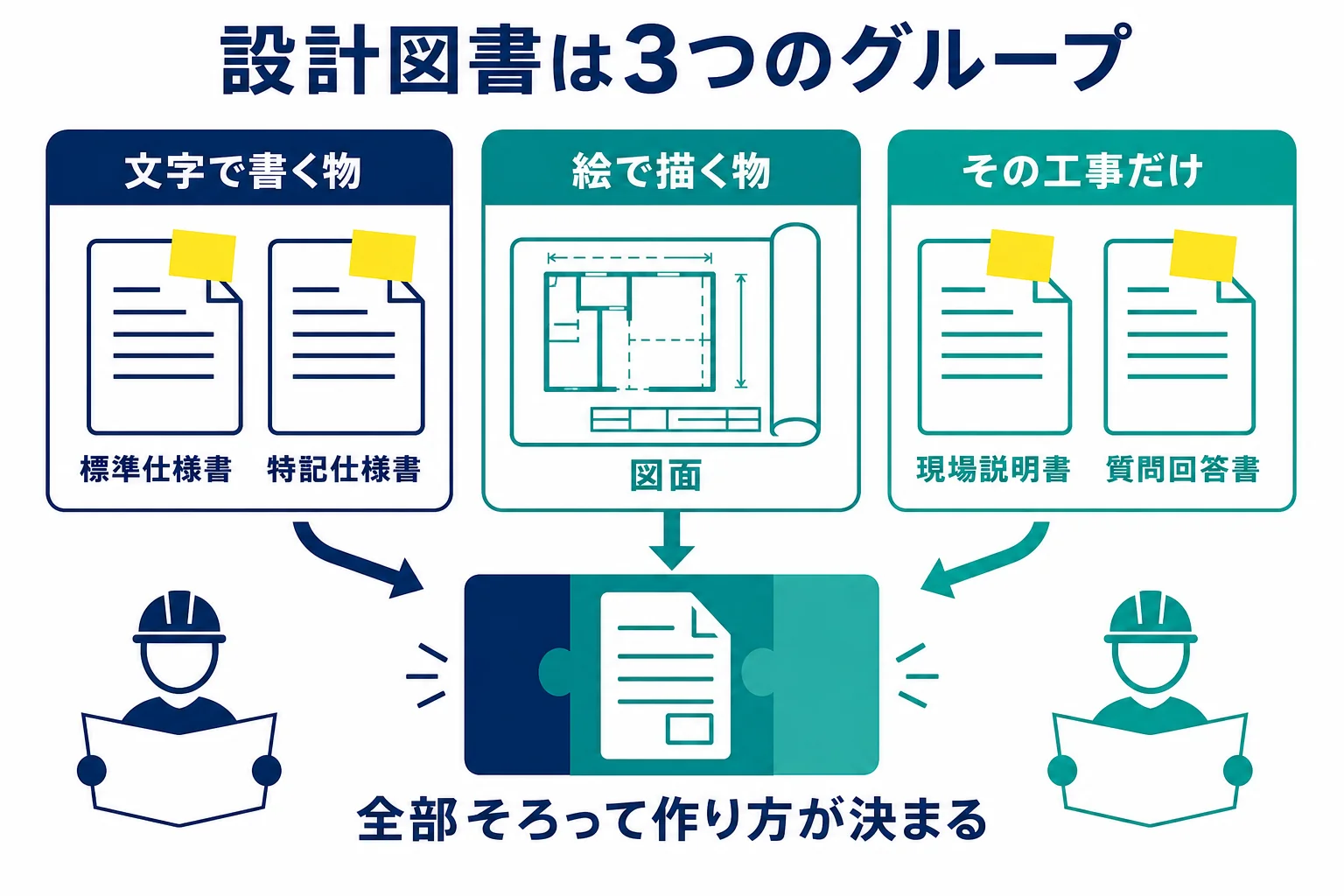

設計図書を3つのグループに分けてみる

5つの書類を並べられても、覚えにくいですよね。この記事では、書き方と使い道で3つのグループに分けてみます。

特記仕様書は「文字で書く物」ですが、その工事だけの物でもあります。標準仕様書との違いは、特記仕様書とは？標準仕様書との違いと優先順位でまとめています。

例えばこんな場面

図面には「壁：せっこうボード張り」と書いてあるとします。でも、ボードをどのくらいの間隔で留めるかは、図面には書かれていないことが多いですよね。

その留め方は、仕様書の側に書かれています。図面と仕様書を両方見て、はじめて作り方が分かるわけです。

仕様書と図面の違い

仕様書と図面の違いは、伝え方の違いです。住宅金融支援機構の住宅工事仕様書の説明では、仕様書を「設計図面に表せない内容を文章で書き表したもの」としています。

同じ説明の中で、住宅の工事を例にした対比が紹介されています。

公共建築工事の標準仕様書での例

公共建築工事標準仕様書（建築工事編）令和7年版の19.7.3では、せっこうボードの留付け間隔を表で示しています。小ねじ等で留める場合、天井は周辺部150mm程度・中間部200mm程度、壁は周辺部200mm程度・中間部300mm程度です。

同じ項目で、壁のボードは縦張りとし、原則として水平方向には継目を設けない、ともしています。こうした作り方の決めごとは、図面より仕様書の得意分野なんです。

『じゃあ図面と仕様書が食い違ったら？』という疑問が出てきますよね。それを決めているのが、次の優先順位です。

設計図書の優先順位と読む順番

公共建築工事標準仕様書（建築工事編）令和7年版の1.1.1では、全ての設計図書は互いに補い合うとしたうえで、食い違った時の順番を決めています。

土木工事共通仕様書（案）では、契約図面、特記仕様書、工事数量総括表に書かれた事項が共通仕様書に優先するとしています。この3つの間で食い違う時は、受注者が監督職員に確認して指示を受けることになっています。

優先順位の高い書類から読むと、あとで「それは変わっていた」と気づくことが減ります。仕様書全体の読み方は、仕様書の読み方で詳しく紹介しています。

食い違いに気づいた時の伝え方

食い違いに気づいたら、自分で判断して進めるより、まず確かめるのが安全です。伝える時は、どの書類のどこと、どこが違うのかを並べて書くと話が早くなります。

「特記仕様書の2ページ目と、図面の仕上表で、床の仕上げが違っています。どちらで進めればよいでしょうか」
「質問回答書で変わっていないか確かめたうえで、指示を出しますね」

こんなふうに、書類の名前と場所を添えるだけで、相手もすぐに調べられますよ。

金入り設計書の読み方は？

『金入り設計書』という言葉を見かけた方もいるかもしれません。一般には、金額の入った設計書を指して使われる呼び方です。

公共の調達では、予算決算及び会計令の第79条で、予定価格を「仕様書、設計書等によつて予定」するとしています。金額の入った書類をどう読むかは、発注機関が出している説明や、所属の積算担当に確かめてみてください。

設計図書でよくある相談

よく寄せられる相談を、内容をまとめた形で紹介します。

相談1：施工計画書は優先順位のどこに入る？

設計図書の優先順位の並びの中で、施工計画書はどこに入るのか、という相談です。

公共建築工事標準仕様書（建築工事編）の1.1.1で設計図書とされているのは、図面、標準仕様書、特記仕様書、現場説明書、質問回答書の5つです。施工計画書はこの中に入っていません。

同じ仕様書の1.1.2では、受注者が作る書類として「工事関係図書」や「施工図等」を別に定義しています。設計図書と食い違う時の扱いは、監督職員に確認して決めていくことになります。

相談2：注文住宅で、設計図書と違う色の物ができていた

注文住宅で、担当者のミスで設計図書に違う色が書かれていて、その色で仕上がってしまった、という相談もあります。

まずは契約の時に受け取った書類一式を見て、どの書類にどの色が書かれていたかを確かめましょう。打ち合わせで決めた内容が書面に残っていれば、話し合いの土台になりますよ。

これから家を建てる方は、色や品番を決めた打ち合わせのたびに、書面やメールで残してもらうと安心です。設計図書に反映されたかを、着工前にもう一度見ておきましょう。

相談3：ハウスメーカーから設計図書を受け取ったけれど、何を見ればいい？

ハウスメーカーで新築中で、設計図書をもらったが見方が分からない、という相談も見かけます。

まずは図面で間取りと寸法を確かめ、次に仕様書で設備や仕上げの種類を見ていくと分かりやすいです。住宅の仕様書の見方は、住宅の仕様書とはでも紹介しています。

設計図書を読み解く力をどう活かす？

国土交通省のBIM/CIMの原則適用でも、設計図書は2次元の図面とし、3次元モデルは参考資料として貸与するとされています。データを扱う場面が増えても、設計図書を正しく読む力の大切さは変わらないんです。

仕様書を読み解いて関係者の要望を文書にまとめる力は、システム開発の要件定義や社内SEの仕事とも共通しています。

今の現場で経験を積むのも、資格を取ってから考えるのも正当な道です。ITの仕事に興味がある方は、求人の仕事内容をのぞいてみると、活かせる場面が見えてきますよ。
