鉄筋の納まりを確かめたくて、『公共建築工事標準仕様書の配筋標準図はどこにあるの？』と探している方も多いはずです。設備の標準図はすぐ見つかるのに、配筋の図が見つからなくて困りますよね。
結論から言うと、2026年10月時点で国土交通省の官庁営繕の技術基準の一覧に、「配筋標準図」という名前の基準は載っていません。鉄筋の継手や定着、かぶり厚さの標準は、公共建築工事標準仕様書（建築工事編）の5章「鉄筋工事」で引きます。
この記事を読めば、標準図の種類と、配筋の標準をどこで引けばいいかが分かります。
公共建築工事標準仕様書の「標準図」とは？
官庁営繕が「標準図」として公開しているのは、主に設備の公共建築設備工事標準図（電気設備工事編・機械設備工事編）です。建築の分野では、建築工事標準詳細図があります。
『標準仕様書と標準図って、同じ物の別の名前？』と思う方もいますよね。実は、文章で決まりを書いた標準仕様書と、図で形を示した標準図は、別々の冊子なんです。
| 名前 | 2026年10月時点で確認できた版 | 中身 |
|---|---|---|
| 公共建築設備工事標準図（電気設備工事編） | 令和7年版 | 設備工事で標準的に使う機材の形式・形状、施工要領 |
| 公共建築設備工事標準図（機械設備工事編） | 令和7年版 | 同上 |
| 建築工事標準詳細図 | 令和4年改定 | 使用頻度の高い詳細を標準化した図 |
国土交通省の説明では、公共建築設備工事標準図の目的は「設計図書作成の省力化及び施工の合理化」です。設備の機材の形や取り付け方を、図でそろえておくための物なんですね。
標準図も「適用する」と書かれて初めて使われる
標準仕様書は、工事の設計図書に適用すると書くことで契約図書の一つになる、と国土交通省は説明しています。標準図も、特記仕様書や図面で「どの標準図を使うか」が示されているかを見ておきましょう。
標準図にも版があります。使う版は工事の特記仕様書で確かめ、手元の冊子やPDFの版と合っているかを最初に見ておくと安心です。
標準仕様書そのものの全体像は公共建築工事標準仕様書（建築工事編）とはで紹介しています。
配筋標準図はどこにある？
国の官庁営繕の基準としての「配筋標準図」は、技術基準の一覧には見当たりません。配筋の標準は建築工事編5章の表と図で引き、その工事の配筋は構造図などの図面で確かめます。
『配筋標準図という言葉はよく聞くのに？』と不思議に思いますよね。2026年10月15日に編集部が確かめた範囲では、官庁営繕の技術基準の一覧にこの名前の基準はありませんでした。
建築構造設計基準・同資料（令和3年改定）の本文にも、「標準図」の記載は見当たりませんでした。ですから、国の基準として「公共建築工事標準仕様書の配筋標準図」という冊子を探しても、見つからないことが多いんです。
配筋の標準は建築工事編の5章にある
鉄筋の継手・定着・かぶり厚さなどの標準は、公共建築工事標準仕様書（建築工事編）の5章「鉄筋工事」に決められています。表や図を使って示されているので、「配筋の標準を図で見たい」ならまずここを開いてみてください。
民間の団体が作った配筋標準図もある
業界団体の日本建設業連合会は、「鉄筋コンクリート造 配筋標準図」（2023年4月）を公開しています。公共建築工事標準仕様書（建築工事編）を参考に作成したもので、PDFやCADを無料でダウンロードできます（商用目的の使用は禁止）。
ただ、これは国の基準ではなく、民間の団体の資料です。工事で使えるかどうかは、設計図書でどの資料が指定されているかによります。
「配筋標準図」で検索して見つかった図を、そのまま現場の正解だと思い込むのは危ないです。どの団体の、どの版の図かを確かめ、工事の構造図や特記仕様書と食い違っていないかを見ておきましょう。

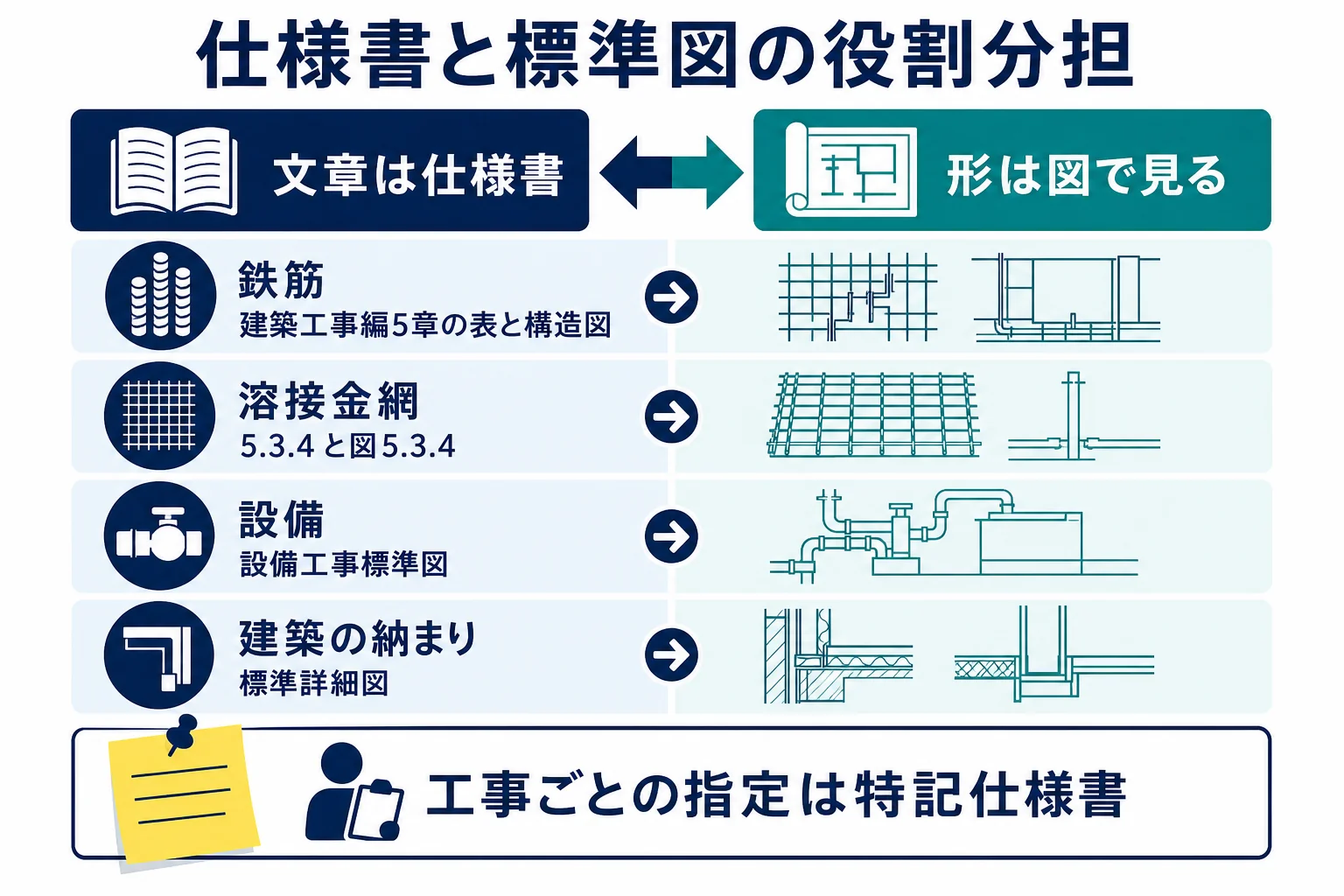

仕様書と標準図はどう役割分担している？
文章で書いた方が伝わる事は仕様書、形で見せた方が伝わる事は図、という分担です。工事の種類ごとに、どちらを開けばいいかを決めておくと迷いません。
『結局、文章と図のどっちを見ればいいの？』という方のために、編集部で工事ごとの役割分担を表にしてみました。正式な区分ではなく、探し始める時の目安です。
| 工事 | 文章で決まっている事（仕様書） | 図で見る事 | 工事ごとの指定 |
|---|---|---|---|
| 鉄筋工事 | 継手の長さ、定着の長さ、かぶり厚さ（建築工事編5章の表） | 5章の図、工事の構造図 | 特記仕様書・構造図 |
| 溶接金網 | 規格と継手・定着の決まり（5.2.2、5.3.4） | 図5.3.4（スラブ・壁） | 鉄線の形状・網目寸法・径は特記による |
| 電気・機械設備工事 | 材料や施工の決まり（各設備工事編） | 公共建築設備工事標準図 | 特記仕様書・設備図 |
| 建築の細かな納まり | 材料や工法の決まり（建築工事編の各章） | 建築工事標準詳細図 | 特記仕様書・詳細図 |
図面と標準仕様書が食い違ったら？
建築工事編の1.1.1では、設計図書の間に違いがある時の優先順位が決まっています。上から質問回答書、現場説明書、特記仕様書、別冊の図面、標準仕様書の順です。
つまり、工事の構造図に描かれた配筋と標準仕様書の表が違う時は、図面の方が先に来ます。ここは現場でとても大事なところですね。
設計図書の関係は設計図書とは？仕様書・図面・現場説明書の関係、特記仕様書の読み方は特記仕様書とは？で詳しく紹介しています。
建築工事編5章で引ける配筋の主な項目
重ね継手の長さは表5.3.2、定着の長さは表5.3.4、最小かぶり厚さは表5.3.6で引けます。どれも「特記がなければ」の標準値なので、まず特記を確かめてから使います。
令和7年版の建築工事編で、よく調べられる配筋の項目を並べてみますね。数値は本文の表の一部です。
| 調べたい事 | 引く所 | 本文の例 |
|---|---|---|
| 鉄筋の重ね継手の長さ | 5.3.4 表5.3.2 | SD295・Fc21でフックなし40d、フックあり30d |
| 鉄筋の定着の長さ | 表5.3.4 | 特記がなければ表による |
| 最小かぶり厚さ | 5.3.5 表5.3.6 | 柱・梁・耐力壁（屋内）30mm、土に接する基礎は60mm |
| 溶接金網の材料 | 5.2.2 | JIS G 3551 による |
| 溶接金網の継手・定着 | 5.3.4(6) 図5.3.4 | スラブと壁の場合の図で示す |
重ね継手の表には、軽量コンクリートの場合は表の値に5dを加える、という注もあります。表の本体だけでなく、注まで読むのがコツですよ。

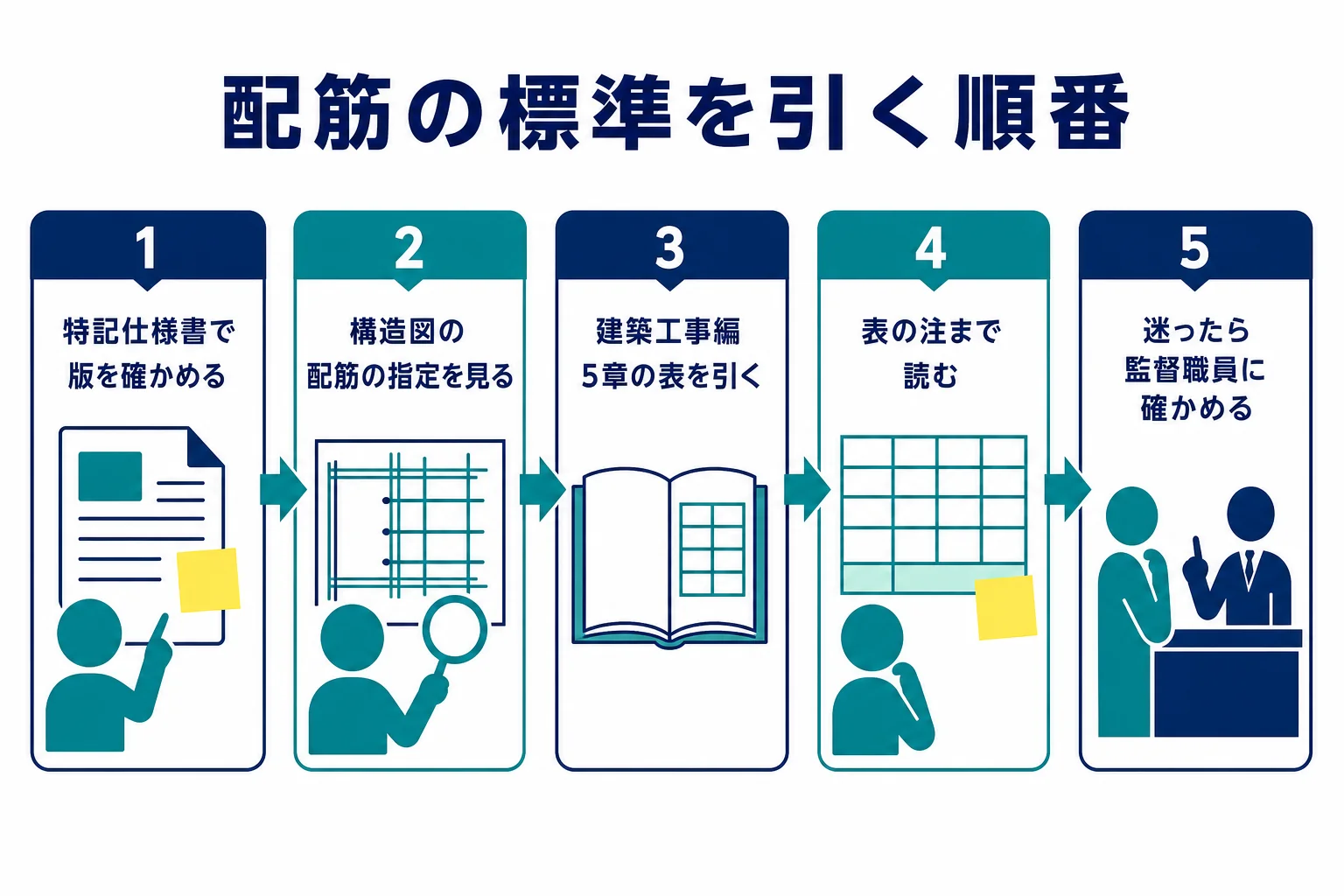

- 特記仕様書で、適用する標準仕様書の版を確かめた
- 構造図に、継手・定着・かぶりの指定がないか見た
- 鉄筋の種類とコンクリートの強度を確かめた
- 表の注（軽量コンクリートなど）まで読んだ
- 迷う所を監督職員に確かめる準備をした
最小かぶり厚さの表を部位ごとに見る
かぶり厚さは、部位と「土に接するか」「仕上げがあるか」で変わります。表5.3.6の主な値を、編集部で並べ直してみました。
| 部位 | 条件 | 最小かぶり厚さ |
|---|---|---|
| スラブ、耐力壁以外の壁 | 土に接しない・仕上げあり | 20mm |
| スラブ、耐力壁以外の壁 | 土に接しない・仕上げなし | 30mm |
| 柱・梁・耐力壁 | 屋内 | 30mm |
| 柱・梁・耐力壁 | 屋外・仕上げあり／仕上げなし | 30mm／40mm |
| 擁壁・耐圧スラブ | 土に接しない | 40mm |
| 柱・梁・スラブ・壁 | 土に接する | 40mm |
| 基礎・擁壁・耐圧スラブ | 土に接する | 60mm |
| 煙突など高熱を受ける部分 | 高熱を受ける | 60mm |
さらに、柱と梁の主筋にD29以上を使う場合は、主筋のかぶり厚さを径の1.5倍以上確保するよう定めることになっています。太い鉄筋を使う時は、この一文も見落とさないようにしましょう。
JASS5の図や表と混ざらないように
鉄筋コンクリートの工事では、日本建築学会のJASS5（2022）を参考にすることもありますよね。ただ、JASSは学会の標準仕様書で、国の公共建築工事標準仕様書とは別の物なんです。
公共工事で使う値は、特記仕様書で指定された仕様書から引きましょう。違いはJASS（日本建築学会 建築工事標準仕様書）とはで紹介しています。
溶接金網の重ね寸法を探している時は
ワイヤーメッシュの重ねの寸法を調べる方も多いですよね。建築工事編では、溶接金網の継手と定着は図5.3.4によるとされています。
図の中の具体的な寸法は、編集部では文字で確かめられていません。お手元の令和7年版の図5.3.4と、工事の特記を見比べてみてください。
配筋と標準図でよくある相談
よく見かけるのは「古い版のページ番号で探しても見つからない」「設備の標準図の古い版がほしい」「配筋検査の決まりがどこにあるか」の相談です。どれも、まず版をそろえるのが近道です。
Q&Aサイトでよく見かける相談を、内容を要約して紹介しますね。
相談1：古い版の梁貫通孔やスラブ開口の補強の図が見つからない
『平成22年版の何ページにある図を見たいが、今の版で探しても見つからない』という相談は、とても多く読まれています。標準仕様書は版が変わると、ページや項目の番号も変わることがあるんです。
まずは、工事で指定されている版を特記仕様書で確かめてみてください。古い版を使う工事なら、国土交通省の官庁営繕にある過去の公共建築工事標準仕様書のページも手がかりになります。
相談2：設備の標準図の古い版を急いで手に入れたい
『平成22年版の電気設備工事の標準図をすぐ入手したい』という相談もあります。今の版の公共建築設備工事標準図は、令和7年版が国土交通省のサイトでPDF公開されています。
古い版が必要な時は、発注機関の担当者に、どの版をどこで見ればよいかを聞いてみるのが早いです。
相談3：配筋検査の決まりはどこに書いてある？
『標準仕様書に検査を受けると書いてあるが、誰が何を見るのか分からない』という相談です。建築工事編の1章には、工事検査や監督職員の承諾・指示などの言葉の意味がまとめられています。
検査の時期や見る所は、工事ごとの特記仕様書や監督職員の指示で決まることが多いです。着工前の打合せで、配筋検査の段取りを確かめておきましょう。
図面を読み解く経験を次に活かすなら
仕様書と図面を読み比べて、食い違いを見つけて関係者に確かめる力は、システム開発の要件定義や設計書のレビューとも共通しています。今の現場で経験を積む道も、ITの仕事に進む道も、どちらも選べます。
ITの仕事に興味がある方は、どんな求人があるのかを一度のぞいてみると、道が見えてきますよ。
IT・Webエンジニアの転職（PR）
仕様書を書く経験を活かせる職場を探すなら、求人も比べてみる
要件定義や設計を任されるか、発注側か開発側か、扱うシステムや働き方は会社によって大きく違います。担当したい工程や条件から、IT・Webエンジニアの求人を比べてみてください。
無料ITエンジニアの求人を探す求人の条件・待遇は各求人票と応募先の案内でご確認ください。
よくある質問
公共建築工事標準仕様書に配筋標準図は付いていますか？
2026年10月時点で、官庁営繕の技術基準の一覧に「配筋標準図」という名前の基準は載っていません。鉄筋の継手・定着・かぶり厚さの標準は、建築工事編の5章「鉄筋工事」の表と図で引きます。
公共建築工事標準仕様書の標準図とは何ですか？
官庁営繕が公開している標準図には、公共建築設備工事標準図（電気設備工事編・機械設備工事編、いずれも令和7年版）と、建築工事標準詳細図（令和4年改定）があります。
民間の配筋標準図を公共工事で使ってもいいですか？
どの資料を使うかは、工事の設計図書で決まります。民間の団体の配筋標準図を使う時は、特記仕様書や構造図で指定されているか、監督職員に確かめておきましょう。
構造図と標準仕様書の配筋が違う時はどちらに従いますか？
建築工事編1.1.1の優先順位では、別冊の図面が標準仕様書より先に来ます。判断に迷う時は、監督職員に確かめてから進めましょう。
まとめ
- 官庁営繕の標準図は、主に公共建築設備工事標準図（電気・機械）と建築工事標準詳細図
- 「配筋標準図」という名前の国の基準は、技術基準の一覧に見当たらない
- 配筋の標準は建築工事編5章の表5.3.2・表5.3.4・表5.3.6などで引く
- 民間の団体の配筋標準図は、設計図書で指定されているかを確かめて使う
- 図面と標準仕様書が違う時は、優先順位で図面が先に来る
